Üres mélyláda - mit vegyünk figyelembe a méretezésnél?
Üres mélyláda - autóhifit kedvelők körében legnépszerűbb ládaméretet a 30 cm-es mélynyomónál találhatjuk meg.
Ezért ezt a méretet fogjuk használni a méret kiválasztása és tervezése szempontja miatt. Népszerűsége cseppet
sem véletlen, hiszen alapjában véve 30-as méretben gyártják a legtöbb és legjobb autós mélysugárzót (mélynyomót).
Mindegy hogy ez extra vagy sem, SQ-s, vagy extra nagy terhelhetőséggel, Zárt vagy Reflex kivitelhez készül majd.
A kereskedelmi forgalomban kapható üres 30 cm-es mélyláda anyaga legtöbbször bútorlap - pozdorja. Másodikként
jön a sokkal minőségibb MDF lap, ami sokkal jobb végeredményben, első sorban a tömösége révén.
Marmadikként pedig a Rétegelt lemez követekezik, na nem ebben a sorrendben, hiszen a 3 alapanyag közül ez a legdrágább.
Üres mélyládák alapvetően három fajtában kaphatóak :
1. Zárt
2. Reflex

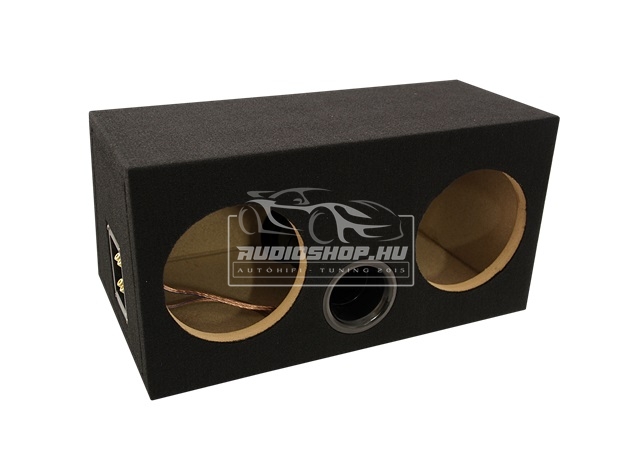

3. Dupla
Utóbbinál mindkét kialakításban megtalálható, zárt és reflex egyaránt.
A kereskedelemben sorozatgyártásba kapható mélyládák anyagára nézve ... pozdorja vagy MDF.
Szériában rétegelt lemezből az ára, és nehezebb megmunkálás miatt már nem készül, csak kisipari egyedi gyártásban.
Formáját nézve esetenként elől is döntött a mélyláda, de többsége csak hátul. Ez azért van, hogy jobban illeszkedjen
a hátsó sor ülése mögötti részhez, kevesebb helyett kiszorítva a csomagtartóból. Mindezt figyelembe véve a helytakarékosság

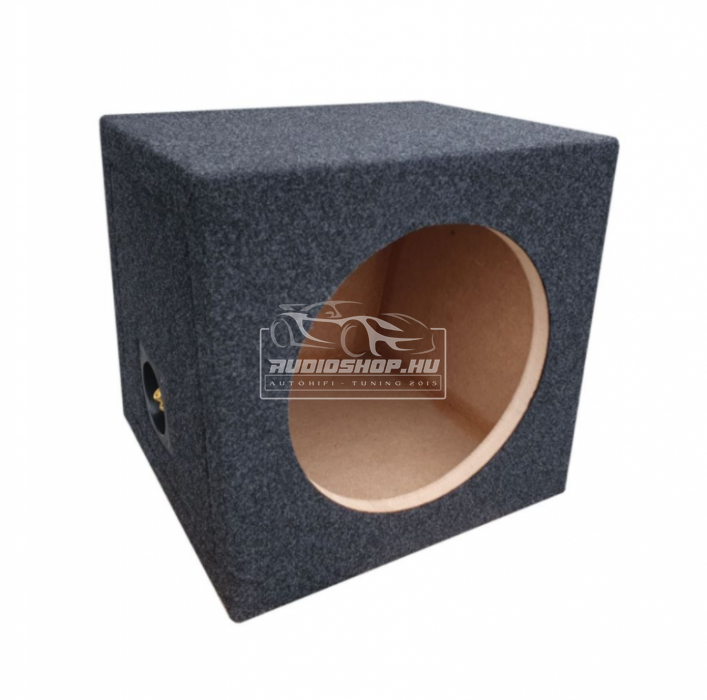

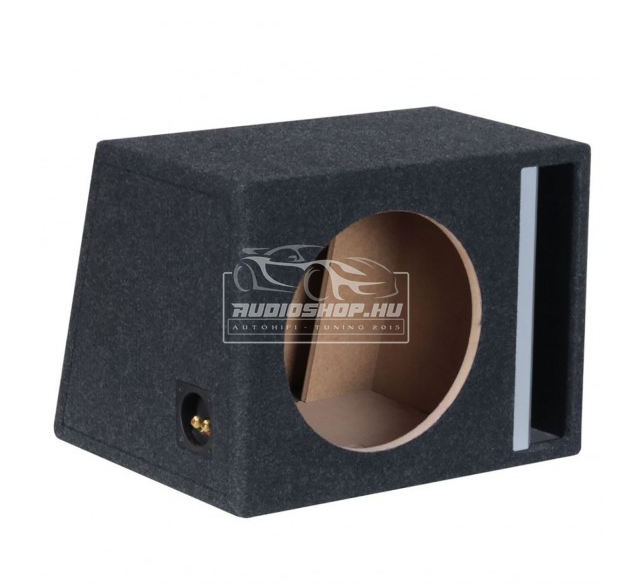

miatt ideális konstrukció. A kettes képen ilyen egyoldali - hátoldalt döntött hangdoboz látható.
A jobb és minőségibbnek mondott mélyládák, dupla előlappal készülnek jóval nagyobb költséggel, valamint az ehhez tartozó
emberi munkaerővel gyártva. A standarttól való eltérés átlagosan 20-30%-os extra pluszköltséget
eredményez, melyet az időért, és gyártásból fakadó többletmunkáért fizetünk meg.
Kárpitozásához ugyanazt a hangfal kárpitot használnak, mint más mélyládák esetében is.
Nézzük mit mondthatunk az ideális mélyláda méretekről, melyek a végeredményre vagyis a "Hangra"
nagyon is hatással vannak. A kisebb térfogatú ládák kisebb erősítőkhöz ideálisak, mivel a kisebb
levegő volumen összenyomása nagyobb terhelést jelent az erősítőre nézve. 1. Erősítő teljesítménye
A valós nettó láda térfogat liter számolásnál vonjuk ki a reflexcső és mélysugárzó térfogatát is,
így sokkal pontosabb végeredményt fogunk kapni. 2. Láda Nettó terfogata
Ekkor a kapott üres mélyláda térfogat eredményénél vegyük figyelembe a mélysugárzó xmax kitérését 7-14 mm
(azon a körülbelűli várható terhelésen). Így a pontosabb hangolásnál az erősítő teljesítménye hamarabb mutatkozik meg,
mivel a hangosodás kisebb hangerő emelésével is érezhetőbb. Ezért az erősítő teljesítményével együtt gondoljunk
a láda és reflexcső optimális növelésére. 3. Az xmax érték optimális beállítása a reflexcső méretéhez.
Következzen ide egy példa erről a metódusról is.
Fontos megemlíteni, hogy a kereskedelmi forgalomban lévő a ládák standard - vagyis olyan 30 cm-hez
mélysugárzóhoz vannak tervezve ahol a teljesítmény színt nem megy extremitásba. pl. nem extra alacsony LOW frekit
szeretnének maximális hangerő mellettt hallgatni. A másik zenei sq-s példa hogy a standard üres 30cm-es zárt mélyláda
28-30 Liter szokott lenni, de a 36-40 Literben sokkal jobb eredmény érhető el, ami az alsó határfrekvenciát illeti.
Az arányok szemléltetésére legyen itt néhány reflex láda méret, kb. ez a legnépszerűbb standard +/- 45hz-es értékhez.
Mindegyik a mélyláda belső elemek által határolt, azaz nettó liter dobozméreteknek megfelelően így alakul :
150 wrms erősítőhöz elég 40-45 Literes 75 mm reflexcső
300 wrms erősítőhöz elég 50-55 Literes 100 mm reflexcső
450-1000 wrms erősítőhöz 55-66 Literes 1 vagy 2 db 100 mm reflexcső
Amennyiben ezeket Watt/Liter arányokat megtartjuk a mélyláda reflexcső és hangszóró optimális beállítása mellett, azt lehet majd
tapasztalni, a frekvencia átvitel teljesen rendben lesz. A jól méretezett hangolt mélyláda, az erősítővel is jól fog együtt dolgozni,
egyenletes emelkedésre számíthatunk a hengerő növelésével.
Az e feletti teljesítménynél és ehhez tartozó reflexcső mérettel már egyedileg kell számolni és kisérletezgetni az adott autóban.
Nagymértékben figyelembe kell venni a mélyhangszóró érzékenységét és maximális XMAX elmozdulását egyaránt.
Az erősítőhöz és láda méretéhez optimálisan számolt doboz-Liter felhaszálásával, a basszus kontrolált, feszes lesz, elősegítve
a dinamikus mélysugárzótól elvárt jellemzőket. Ezt az alaptézist kell majd megtartani a versenycélra épített mélyláda építésénél is,
viszont ott jobban kell törekedni arra hogy a kamra nyomás (reflex ládánál) nagyobb legyen.
Összegezve az üres mélyláda méretével kapcsolatos elméletet:
Törekedjünk a láda terheléssel arányosan növelni az NETTO mélyláda méretét, megtartva a kamrában lévő nyomást.
Előnye az Optimális méretű mélyládának:
pontos jó mélyhangok, lineáris gyors membrán kitérés, megfelelő kamra nyomás, megfelelő frekvencia átvitel
Hátrányai a túl kicsi méretű mélyládának:
elkerülhető a hangszóró túl nagy kitérése, kopogós bassus hangok, nagyon alacsony ládaszorzó, ami terheli az erősítőt
Túl nagy méretű mélyláda hátrányai:
gyenge mélyhangok, szinte nulla tranziesn viselkedés, a túl nagy ládászorzó miatt kevés watt jön le az erősítőről
( ládaszorzó: az erősítő hangszóró kimenetén mért, a mélyláda terhelés alatti V/A aránya).
Most itt a zárt láda méretezéssel kapcsolatban nem adunk ilyen tájékoztatót, hiszen ott minden esetben a gyártói Thiele/Small
paraméterek alapján kell ládát választani. Azért annyit mégis leírunk, hogy a zárt láda méret optimális növelése nagymértékben
segíti az alsó határfrekvencia visszaadását.
