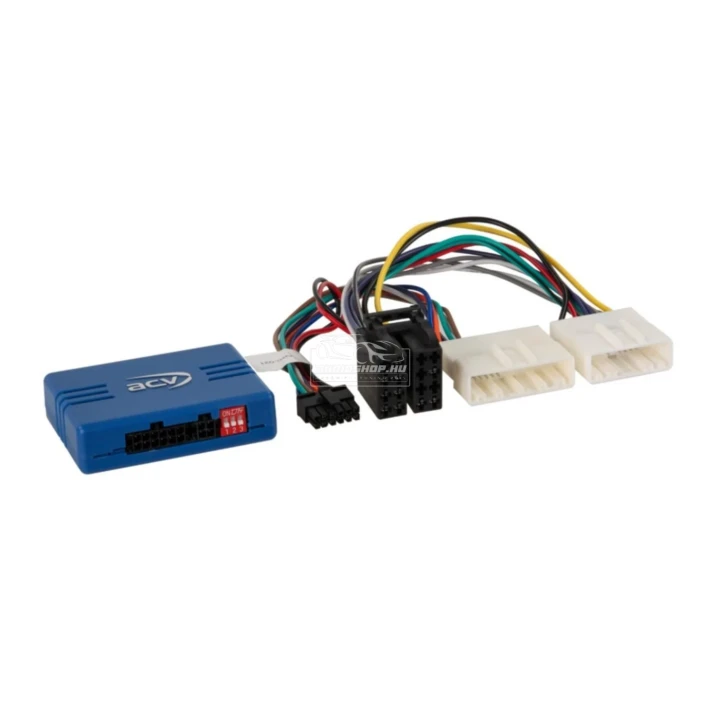

Dacia, Fiat, Nissan, Opel, Renault, Smart 20Pin / 32Pin kormánytávirányító adapter
A gyári rádió kivétele után az új beszerelt autórádióra is megtarthatja az eredeti kormány távirányító funkcióit ezzel az adapterrel.
A jármű felszereltségétől, valamint az utólag beépített autórádió funkcióinak és szoftvereinek körétől függően
az egyes működési funkciók kimaradhatnak, vagy más funkciókkal helyettesíthetők.
Beépíthető autómárkák és modellek:
Dacia
Dacia Dokker (SD) 2017.03.–2020.11.*
Dacia Dokker Stepway (SD) 2017.03.–2020.11.*
Dacia Duster (SR) 2018.01.-2021.07.*
Dacia Lodgy (SD) 2017.03.-2022.01.*
Dacia Lodgy Stepway (SD) 2017.03.–2022.02.*
Dacia Logan MCV (SD) 2016.11.11.-2020.09.*
Dacia Logan MCV Stepway (SR) 2017.05.-2020.09.*
Dacia Sandero (SD) 2016.11.11.–2020.09.*
Dacia Sandero Stepway (SD) 2016.11.11.–2020.09.*
Fiat
Fiat Talento (ZAF 296) 2016.07.-2021.10.**/**
Nissan
Nissan NV300 (4/J4) 2016.11.11.-2019.06.**/**/***
Nissan NV300 (4/J4) 2019.06.-2021.09.**/**/***
Nissan NV300 (4/J4) 2021.05 - 2021.09**/**/***
Nissan NV400 (M) 2014.08-2020.07*/**/***
Nissan NV400 (M) 2020.07.-2021.12.**/**/***
Nissan Primastar (4/J4) 2021.09.-2024.**/****
Opel
Opel Movano B (X62) 2013.10. - 2019.09.**
Opel Movano B (X62) 2019.10.-2021.08.**/**
Opel Vivaro B (X82) 2014.06.-2019.01.**/**
Rnault
Renault Captur (R) 2013.06.-2017.03.*
Renault Captur (R) 2017.03.-2019.12.*
Renault Express (RJK) 2021/05 - 2023****
Renault Kangoo (W) 2013.03.-2020.12.**
Renault Kangoo Rapid (W) 2013.05.-2021.05
Renault Kangoo Z.E. Rapid (W) 2013.05.-2022.06
Renault Kangoo III (RJK) 2021/05-2023**
Renault Master III (M) 2014.09.-2018.08.**
Renault Master III Z.E. (H) 2018.06.–2020.06.**
Renault Master III (M) 2019/10-2024**
Renault Trafic III (L/JL) 2014.09.-2019.07.**/**
Renault Trafic III (L/JL) 2019.09.-2022.03.**/**
Renault Trafic III (L/JL) 05/2021-2024**/****
Renault Twingo (AH) 2014.09.-2019.04.**/**
Smart
Smart ForTwo (453) 2014.11.-2019.06.*
Kormánykerék távirányító
*Járművek Visteon Anatel RO13-X07 OEM eszközzel CAN busz nélkül
**Járművek Browse 1-DIN OEM-eszközzel, 2 x fekete forgatógombbal
**Rádiós előkészítéssel rendelkező járművek
***Járművek 1-DIN OEM-eszközzel
****Browse Visteon 1-DIN OEM eszközzel rendelkező járművek
Általános telepítési utasítások:
1: Ellenőrizze az gyári fejegység összes működési és járműbeállítási funkcióját.
2: Csatlakoztassa le az gyári fejegységet áramtalanítás után.
3: Ellenőrizze az összes interfész csatlakozás helyességét áramtalanított állapotban.
Csatlakozás és csatlakozási sorrend:
1: Ellenőrizze az interfész beállításait és hardverkonfigurációját áramtalanított állapotban.
2: Ellenőrizze a rádiócsatlakozó kábel áramtalanított állapotú konfigurációját.
3: Csatlakoztassa a rádiócsatlakozó kábelt az utólagos fejegység kezelési útmutatója szerint.
4: Csatlakoztassa az összes többi csatlakozást az utólagos fejeygség kezelési útmutatója szerint.
5: Csatlakoztassa a teljes berendezést a járműhöz úgy, hogy a főcsatlakozás utoljára történik. (legvégén csatlakoztatni az autóhoz)
6: Az interfész szoftveres konfigurálása a cikk szövegében és a kézikönyvben található utasítások szerint.
7: Konfigurálja az utólagos felszerelést az utólagos felszerelés kormánykerék távirányító/kamera/FSE/antenna fantomtáp és egyebek használati utasítása szerint.
8: A kormánytávkapcsoló és a jármű működési tesztje
Változtatások az interfész és a rádiócsatlakozó kábel konfigurációjában:
1: áramtalanított állapotú konfiguráció módosítása
2: Újracsatlakozás lásd fent 5-8
Az interfész vagy a jármű meghibásodása esetén:
1: Telepítse újra az gyári fejegységet
2: Működtesse a gyári fejegységet
3: Állítsa be a CAN-busz leállítását
4: Ellenőrizze az interfész hardverkonfigurációját
5: Újracsatlakozás a CAN-busz leállása után, lásd a fenti 5. és 6. pontot
A tájékoztató szövegben vagy a kézikönyvben megadott további csatlakozások, csatlakozásmódosítások,
alternatív csatlakozások, laza kábelek csatlakozásai vagy meglazult kábelek csatlakozóhosszabbításai csak tájékozódási célokat szolgálnak,
és a képzett szakszerelő tájékoztatását szolgálják.
További csatlakozások, a kábelköteg kábelkonfigurációjának módosítása vagy alternatív csatlakozások vagy csatlakozási bővítmények használata:
1: A csatlakoztatást és a változtatásokat kizárólag képzett szakember végezheti el.
2: A csatlakozásokat és a módosításokat a csatlakoztatás előtt ellenőrizni kell a gyártói jóváhagyások vagy
a gyártói garanciális feltételek tekintetében, amelyeket a módosítások érinthetnek.
3: A csatlakozások és módosítások működését és helyességét ellenőrizni kell úgy, hogy a csatlakoztatás előtt
megmérik és összehasonlítják a jármű kábelkiosztási diagramjával.
4: A csatlakoztatásokat és módosításokat a felhasználó saját felelősségére végzi, a működés garanciája nélkül.
5: A csatlakozásokat és módosításokat a felhasználó saját felelősségére végzi, a járműhöz, az utólagos felszereléshez vagy az interfészhez.
6: Az előre összeszerelt kábelköteg módosítása érvénytelenítheti a termék garanciáját.
