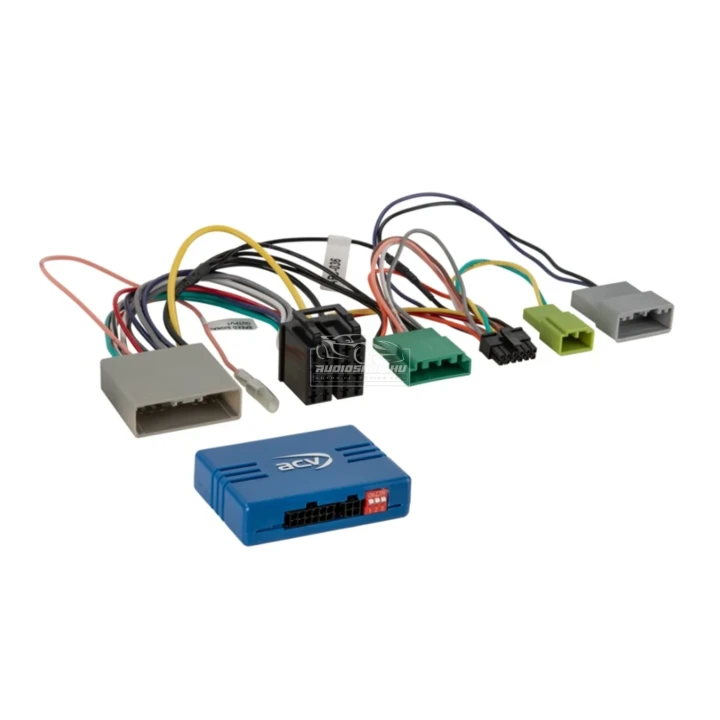

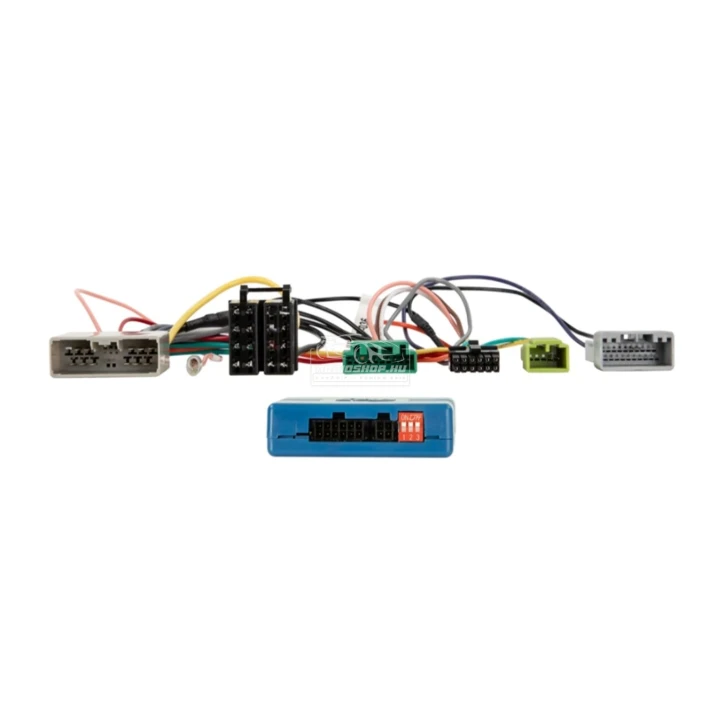

Honda CIVIC Hatchback 2005-2012 CTSHO002.2
Utólagos autórádió beépitése esetén ezt a kormánytávirányitó adaptert szükséges beépíteni
hogy a gyárilag integrált kormánytávvezérlő funkciók működjenek az új autórádióval.
SWC Univerzális csatlakozó kábel szükséges az adapter működéséhez 42s/42cx401, 42arc100 sorozathoz.
Ennél a terméknél külön ki kell külön kiválasztani a lead kábelt.
Link: https://audioshop.hu/termek/swc-lead-adapter-kabel-42arc100
| Alpine ,Blaupunkt 2010-ig ,Clarion ,JVC ,Kenwood ,Panasonic ,Pioneer ,SONY Zenec,Kinai fejegységek |
Megjegyzések: CAN-busz analóg kormánykerék távirányító
Csatlakozás: 17 tűs / 20 tűs Honda csatlakozó
Csatlakozás: 5 tűs / 10 tűs kijelző
kék: +12 V-os távirányító
DIP kapcsoló állásának ellenőrzése
Felső kijelzőn klímavezérlő kijelzővel rendelkező járművek
Színes monitorral ellátott, gyári navigáció nélküli járművek
Hibrid hajtás nélküli járművek
Dátum/idő beállítások támogatása
OEM hangrendszer támogatás
Diagnosztikai LED:
kék folyamatosan > Interfész aktív +12V tápegység gyújtási áram jelen van
piros > Kormánykerék távirányító gombjának funkciója észlelve
Beépíthető a következő járművekhez Honda:
Honda Civic (FK1) 2005.09 - 2008.12
Honda Civic (FK1) 2009.01 - 2010.12
Honda Civic (FN2) 2007.03 - 2008.12
Honda Civic (FN2) 2009.01 - 2011.12
A következő jeleket biztosítják:
Az újraimportált járművek vagy az eltérő szoftverrel felszerelt járművek funkcionálisan inkompatibilisek lehetnek.
Kormánykerék távirányítója, Dátum/idő beállítások támogatása, OEM hangrendszer támogatás
Csatlakozókábelek a következő rádiógyártókhoz:
Többvezetékes különféle eszközök
Cikkszám: 42arc100, Alpine 3,5 mm-es jack csatlakozó > Cikkszám: 42arc101, Blaupunkt 2010>
3,5 mm-es jack csatlakozó > Cikkszám: 42arc107, Blaupunkt 2010> Key1 / Key2 / (GND) csatlakozás > Cikkszám: 42arc000
Kína HU Key1 / Key2 / (GND) csatlakozó > Cikkszám: 42arc000, Clarion 3,5 mm-es jack csatlakozó > Cikkszám: 42arc104
Digital Dynamics egyetlen kábeles csatlakozás > Cikkszám: 42arc108, ESX Key1 / Key2 csatlakozó > Cikkszám: 42arc000
JVC 3,5 mm-es jack csatlakozó > Cikkszám: 42arc104, JVC egyetlen kábeles csatlakozás > Cikkszám: 42arc105
Kenwood egyetlen kábeles csatlakozó > Cikkszám: 42arc105, Kenwood 2017> 3,5 mm-es jack csatlakozó > Cikkszám: 42arc107
Kenwood 2020> Key1 / Key2 / GND csatlakozás > Cikkszám: 42arc000, Pioneer 3,5 mm-es jack csatlakozó > Cikkszám: 42arc107
Pioneer AVH/DMH/SPH 3,5 mm-es jack csatlakozó > Cikkszám: 42arc1072
Snooper Key1 / Key2 csatlakozó > Cikkszám: 42arc000
Sony 3,5 mm-es jack csatlakozó > Cikkszám: 42arc107
XZent egyetlen kábellel csatlakoztatható > Cikkszám: 42arc108
Zenec egyetlen kábeles csatlakozás > Cikkszám: 42arc108
Általános telepítési utasítások:
Beszerelése szakértelmet kíván!
Vizsgálat:
1: Az OEM eszköz összes működési funkciójának és járműbeállításának ellenőrzése
2: Feszültségmentesen szerelje szét az OEM eszközt
3: Ellenőrizze az összes interfészcsatlakozás helyességét és folytonosságát feszültség nélkül
Csatlakozás és csatlakozási sorrend:
1: Tápellátás nélkül végezze el az interfész beállításait és hardverkonfigurációját
2: Ellenőrizze a rádiócsatlakozó kábel konfigurációját
3: Csatlakoztassa a rádió csatlakozókábelét az utólagosan beszerelhető eszköz használati utasításának megfelelően.
4: Az összes többi csatlakozást az utólagosan beszerelhető eszköz használati utasítása szerint kell csatlakoztatni.
5: A teljes berendezés csatlakoztatása a járműhöz, legvégül áram alá helyezve
6: Az interfész szoftverkonfigurációja a cikk szövegében és a BDA-ban található utasításoknak megfelelően
7: Az utólag beszerelhető eszköz konfigurálása az utólag beszerelhető eszköz használati utasítása szerint: kormánykerék-távirányító/kamera/FSE/antenna fantomtáp és egyéb
8: A kormánykerék-távirányító és a jármű működésének tesztje
Az interfész és a rádiós csatlakozókábel hardverkonfigurációjának változásai:
1: Feszültségmentes változtatások
2: Csatlakozás a módosítás után, lásd a fenti 5–8. pontokat
A csatlakozófelület vagy a jármű meghibásodása esetén:
1: Visszatérés az OEM eszközhöz
2: Az OEM eszköz kezelése
3: CAN busz pihenő beállítása
4: Az interfész hardverkonfigurációjának ellenőrzése
5: CAN busz utáni csatlakozás, lásd fent az 5-8. pontot
A tájékoztató szövegben vagy a kezelési útmutatóban meghatározott csatlakozások, csatlakozásmódosítások, alternatív csatlakozások, laza kábelek csatlakoztatása vagy laza kábelek csatlakozóhosszabbításai kizárólag a képzett szakemberek tájékoztatására és tájékoztatására szolgálnak.
További csatlakozások, a kábelköteg kábelkonfigurációjának módosításai, vagy alternatív csatlakozók vagy csatlakozóhosszabbítók használata:
1: A csatlakoztatásokat és módosításokat csak képzett személyzet végezheti
2: A csatlakozásokat és módosításokat a csatlakoztatás előtt ellenőrizni kell, hogy vannak-e gyártói jóváhagyások vagy gyártói jótállási feltételek, amelyeket a módosítások befolyásolhatnak.
3: A csatlakozások és módosítások működését és helyességét a csatlakoztatás előtt ellenőrizni kell méréssel és a jármű kábelelrendezési tervével való összehasonlítással.
3: A csatlakozásokat és módosításokat a csatlakoztatás előtt ellenőrizni kell működés és helyesség szempontjából méréssel és a jármű kábelelosztási rajzával való összehasonlítással.
4: A csatlakozások és módosítások elvégzése a felhasználó saját felelősségére történik, a működésre vonatkozó garancia nélkül.
5: A csatlakozások és módosítások elvégzése a felhasználó saját felelősségére történik, a jármű, az utólag beszerelt eszköz vagy az interfész károsodására vonatkozó garancia nélkül.
6: Az előre összeszerelt kábelköteg módosításai érvényteleníthetik a termék garanciáját.
